Fluke 1738/FPC EU - záznamník kvality elektrické energie s Fluke Premium Care
Kód: 5596789Detailní popis produktu
Třífázové záznamníky výkonu Fluke 1738 jsou kompatibilní s mobilní aplikací a počítačovým softwarem Fluke Connect®. S těmito zařízeními získáte data, která potřebujete k přijímání důležitých rozhodnutí o kvalitě a spotřebě elektrické energie v reálném čase.
Pořiďte si záznamník kvality elektrické energie Fluke 1738 s programem Fluke Premium Care na jeden rok za zvýhodněnou cenu.
Záznamníky výkonu Fluke 1738 představují ideální měřicí přístroje k provádění rozborů měření elektrické energie a základnímu záznamu její kvality: umí automaticky zachytit a uložit přes 500 parametrů kvality elektrické energie, takže máte k dispozici dostatek údajů k optimalizaci spolehlivosti systému a zajištění úspor. S pokročilým záznamníkem kvality elektrické energie Fluke 1738 můžete provádět pokročilé analýzy pomocí funkce zdokonaleného přehledu o kvalitě elektrické energie (EN50160), která přináší rychlý přehled o celkovém stavu elektrické soustavy. Funkce celkového stavu kvality elektrické energie představuje vyhodnocení zaznamenaných dat na základě podrobných měření údajů o kvalitě elektrické energie a zahrnuje záznamy vlnových průběhů událostí s možností jejich zobrazení, takže máte k dispozici dostatek viditelných údajů k optimalizaci spolehlivosti systému a zajištění úspor.
- Prezentujte data na místě na záznamníku, prostřednictvím mobilní aplikace nebo počítačového softwaru Fluke Connect nebo prostřednictvím infrastruktury WiFi v objektu

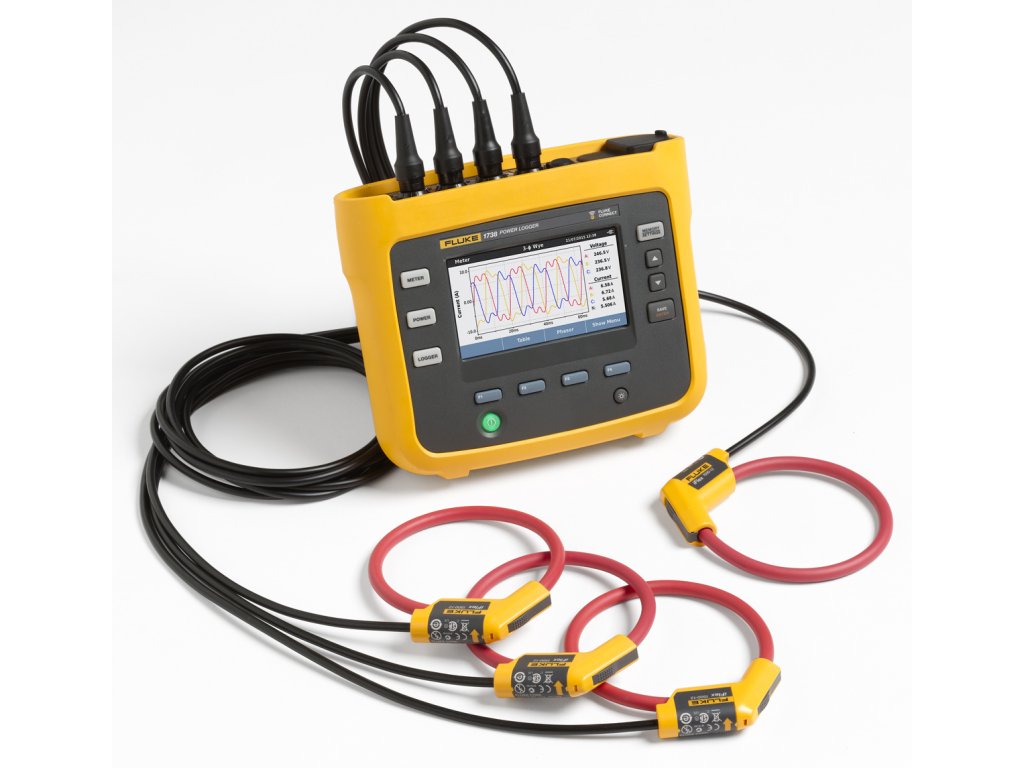

- Měřte všechny tři fáze a nulová vodič pomocí dodaných čtyř pružných proudových sond
- Napájejte přístroj přímo z měřeného obvodu
- Zkontrolujte změřené hodnoty během relací protokolování a před stažením pro analýzy v reálném čase
- Zahrnuje snímek vlnového průběhu události a profil efektivních hodnot o vysokém rozlišení s přístrojem 1738, společně s datem, časovým razítkem a závažnosti k zachycení poklesů, nárůstů a rozběhových proudů, což pomáhá najít potenciální základní příčiny problémů s kvalitou elektrické energie.
- 1738 také poskytuje rychlý přehled celkového stavu elektrické soustavy s přehledem stavu kvality elektrické energie

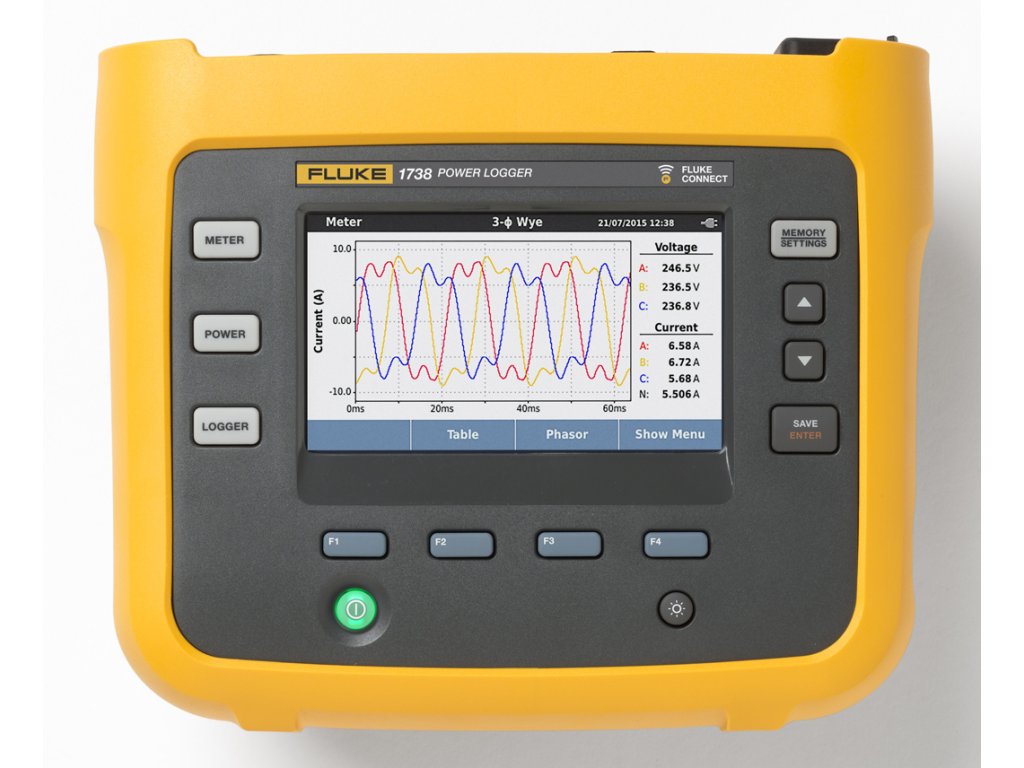

- Na dotykové obrazovce nabízí jasné, barevné zobrazení pro pohodlnou analýzu a kontrolu dat v terénu
- Pomáhá pokaždé zachycovat správná data s využitím rychlého, řízeného grafického uživatelského rozhraní
- Díky inteligentní funkci ověřování snižuje nejistotu ohledně připojení
- Díky přednímu panelu nebo aplikaci Fluke Connect v chytrém telefonu umožňuje provést nastavení v terénu
- Poskytuje plně integrované možnosti protokolování s jinými zařízeními schopnými spolupracovat s aplikací Fluke Connect s cílem simultánně zaznamenávat dva další parametry měření na bezdrátovém digitálním multimetru nebo modulu s využitím softwaru Fluke Connect*
- Dodává se s aplikačním softwarem Energy Analyze Plus, který umožňuje analyzovat všechny parametry spotřeby a stavu kvality elektrické energie a vytvářet automatické zprávy
Fluke Premium Care je placená služba poskytující krytí nad rámec původní záruky na zakoupený přístroj, takže se nemusíte obávat neočekávaných prostojů způsobených poškozeným měřicím zařízením, příslušenstvím nebo přístroji, které vyžadují kalibraci či opravu.
Obsah balení:
- Přístroj Fluke 1738
- Sada měřicích kabelů k měření napětí
- Krokosvorky (4×)
- Pružná proudová sonda 1 500 A, 12 palců (4×)
- Měkké pouzdro
- Software Energy Analyze Plus
- WiFi adaptér
- Bluetooth adaptér
- Napájecí kabely
- Barevná sada k rozpoznání fází
Technická specifikace:
| Specifikace | |||||
| Přesnost | |||||
| Parametr | Rozsah | Rozlišení | Skutečná přesnost za referenčních podmínek (% odečtu + % plného rozsahu) | ||
| Napětí | 1000 V | 0,1 V | ± (0,2 % + 0,01 %) | ||
| Proud: přímý vstup | i17xx-flex 1500 12" | 150 A | 0,1 A | ± (1% + 0,02%) | |
| 1500 A | 1 A | ||||
| i17xx-flex 3000 24" | 300 A | 1 A | ± (1% + 0,03%) | ||
| 3000 A | 10 A | ||||
| i17xx-flex 6000 36" | 600 A | 1 A | ± (1,5% + 0,03%) | ||
| 6000 A | 10 A | ||||
| Svorka i40s-EL | 4 A | 1 mA | ± (0,7% + 0,02%) | ||
| 40 A | 10 mA | ||||
| Frekvence | 42,5 Hz až 69 Hz | 0,01 Hz | ± (0,1 %) | ||
| Vstup AUX | ±10 V ss. | 0,1 mV | ± (0,2 % + 0,02%) | ||
| Min./max. napětí | 1000 V | 0,1 V | ± (1% + 0,1%) | ||
| Min./max. proud | Definováno příslušenstvím | Definováno příslušenstvím | ± (5% + 0,2%) | ||
| THD (celkové harmonické zkreslení) napětí | 1000% | 0.10% | ± 0,5 | ||
| THD (celkové harmonické zkreslení) proudu | 1000% | 0.10% | ± 0,5 | ||
| Napěťová harmonická druhá až padesátá | 1000 V | 0,1 V | ≥ 10 V: ± 5 % z hodnoty | ||
| < 10 V: ± 0,5V | |||||
| Proudová harmonická druhá až padesátá | Definováno příslušenstvím | Definováno příslušenstvím | ≥ 3% proudového rozsahu: ± 5 % z hodnoty | ||
| < 3% proudového rozsahu: ± 0,15% z hodnoty | |||||
| Nesymetrie | 100% | 0.1% | ± 0,2 | ||
| Skutečná nejistota ± (% odečtu + % rozsahu)¹ | |||||
| Parametr | Vlivy | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| Činný výkon P | PF ≥ 0,99 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Činná energie Ea | |||||
| Zdánlivý výkon S | 0 ≤ PF ≤ 1 | 1,2% + 0,005% | 1,2% + 0,0075% | 1,7% + 0,0075% | 1,2% + 0,005% |
| Zdánlivá energie Eap | |||||
| Jalový výkon Q | 0 ≤ PF ≤ 1 | 2,5% naměřeného zdánlivého výkonu | |||
| Jalová energie Er | |||||
| Účiník PF | - | ± 0,025 | |||
| Činitel fázového posuvu | |||||
| DBF/cosϕ | |||||
| Přídavná nejistota v % rozsahu¹ | V P-N>250 V | 0.02% | 0.02% | 0.02% | 0.02% |
| ¹Rozsah = 1 000 V × Irozsah Referenční podmínky:
|
|||||
| Elektrické specifikace | |||
| Napájení | |||
| Napěťový rozsah | 100 V až 500 V s použitím vstupu s bezpečnostním kolíkem při napájení z měřeného obvodu | ||
| 100 V až 240 V s použitím standardního napájecího kabelu (IEC 60320 C7) | |||
| Spotřeba energie | Maximálně 50 VA (max. 15 VA při použití vstupu IEC 60320) | ||
| Účinnost | ≥ 68,2% (v souladu s předpisy o energetické účinnosti) | ||
| Maximální spotřeba bez zátěže | < 0,3 W pouze při napájení s použitím vstupu IEC 60320 | ||
| Síťová frekvence | 50/60 Hz ± 15 % | ||
| Baterie | Li-ion 3,7 V, 9,25 Wh, s možností výměny uživatelem | ||
| Provozní doba na baterii | Čtyři hodiny ve standardním provozním režimu, až 5,5 hodiny v režimu úspory energie | ||
| Doba nabíjení | < 6 hodin | ||
| Získávání dat | |||
| Rozlišení | 16bitové synchronní vzorkování | ||
| Vzorkovací frekvence | 10,24 kHz při 50/60 Hz, synchronizováno s frekvencí elektrické sítě | ||
| Frekvence vstupního signálu | 50/60 Hz (42,5 až 69 Hz) | ||
| Typy obvodů | 1-φ, 1-φ IT, rozdělená fáze, 3-φ trojúhelník, 3-φ hvězda, 3-φ hvězda IT, 3-φ hvězda symetrická, 3-φ Aron/Blondel (2prvkový trojúhelník), 3-φ trojúhelník, otevřené rameno, Pouze proudy (zátěžové studie) | ||
| Ukládání dat | Interní flash paměť (bez možnosti výměny uživatelem) | ||
| Velikost paměti | Typicky 10 relací záznamu dat za 8 týdnů s 1minutovými intervaly a 500 událostmi¹ | ||
| ¹Počet možných relací záznamu dat a doba záznamu dat závisí na požadavcích uživatele. | |||
| Základní interval | |||
| Měřené parametry | Napětí, proud, aux, frekvence, THD V, THD A, výkon, účiník, základní výkon, DPF, energie | ||
| Průměrovací interval | Volitelný uživatelem: 1 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min | ||
| Doba průměrování pro hodnoty min./max. | Napětí, proud: Celý cyklus RMS aktualizovaný vždy v půlce cyklu (URMS1/2 podle IEC61000-4-30 Aux, výkon: | ||
| Interval odběru (režim elektroměru) | |||
| Měřené parametry | Energie (Wh, varh, VAh), PF, maximální odběr, energetická ztráta | ||
| Interval | Volitelné uživatelem: 5 min, 10 min, 15 min, 20 min, 30 min, vypnuto | ||
| Měření kvality elektrické energie | |||
| Měřený parametr | Napětí, frekvence, nesymetrie, harmonická frekvence napětí, THD V, proud, harmonická frekvence, THD A, TDD | ||
| Průměrovací interval | 10 min. | ||
| Jednotlivé harmonické | Druhá až padesátá harmonická | ||
| Celkové harmonické zkreslení | Počítáno na základě 50 harmonických frekvencí | ||
| Události | Napětí: poklesy, překmity, přerušení, proud: náběhový proud | ||
| Spouštěné záznamy | Celý cyklus RMS aktualizovaný vždy v půlce cyklu napětí a proudu (URMS 1/2 podle IEC61000-4-30) | ||
| Křivka napětí a proudu (%) | |||
| Shoda s normami | |||
| Harmonické | IEC 61000-4-7: Třída 1 | ||
| IEEE 519 (krátkodobé harmonické) | |||
| Kvalita elektrické energie | IEC 61000-4-30 Třída S, IEC62586-1 (zařízení PQI-S) | ||
| Napájení | IEEE 1459 | ||
| Požadavky na kvality elektricé energie | EN50160 (pro měřené parametry) | ||
| Rozhraní | |||
| USB-A | Přenos souborů prostřednictvím paměťového zařízení USB, aktualizace firmwaru Max. proud: 120 mA |
||
| WiFi | Přenos souborů a vzdálené řízení prostřednictvím přímého připojení nebo infrastruktury WiFi | ||
| Bluetooth | Načtení pomocných dat měření z modulů řady Fluke Connect® 3000 (vyžaduje 1738 nebo upgrade jednotky 1736) | ||
| USB-mini | Stahování dat zařízení do PC | ||

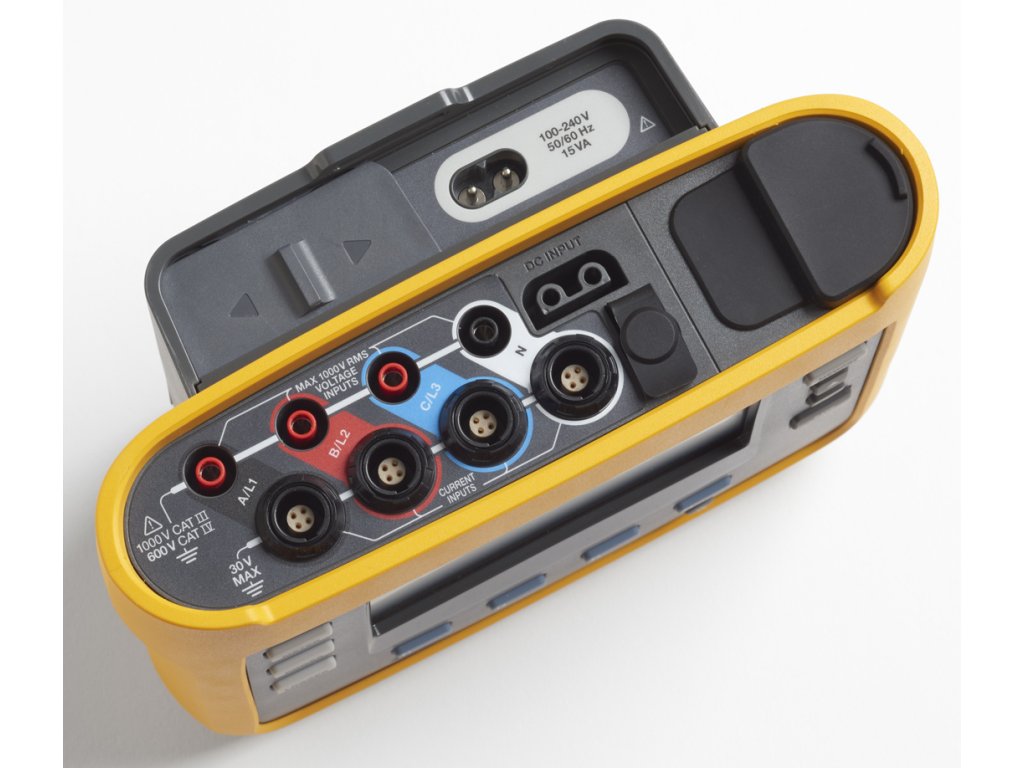

| Napěťové vstupy | |||
| Počet vstupů | 4 (3 fáze + střední volič) | ||
| Maximální vstupní napětí | 1000 V rms, CF 1,7 | ||
| Vstupní impedance | 10 MΩ | ||
| Šířka pásma (-3 dB) | 42,5 Hz až 3,5 kHz | ||
| Rozsah | 1 : 1 a proměnný | ||
| Kategorie měření | 1000 V CAT III / 600 V CAT IV | ||
| Proudové vstupy | |||
| Počet vstupů | 4, režim volen automaticky podle připojeného snímače | ||
| Vstupní napětí | Vstup proudových kleští: 500 mVrms/50 mVrms; CF 2.8 | ||
| Vstup Rogowského cívky | 150 mVrms/15 mVrms při 50 Hz, 180 mVrms/18 mVrms při 60 Hz; CF 4; ; vše při jmenovitém rozsahu sondy | ||
| Rozsah | 1 A až 150 A/10 A až 1 500 A s tenkou ohebnou proudovou sondou i17XX-flex1500, 12" | ||
| 3 A až 300 A/30 A až 3 000 A s tenkou ohebnou proudovou sondou i17XX-flex3000, 24" | |||
| 6 A až 600 A/60 A až 6 000 A s tenkou ohebnou proudovou sondou i17XX-flex6000, 36" | |||
| 40 mA až 4 A/0,4 A až 40 A s kleštěmi i40s-EL 40 A | |||
| Šířka pásma (-3 dB) | 42,5 Hz až 3,5 kHz | ||
| Rozsah | 1 : 1 a proměnný | ||
| Pomocné vstupy | |||
| Počet vstupů | 2 | ||
| Vstupní rozsah | 0 až ±10 V ss, 1 odečet/s | ||
| Měřítko (k dispozici 2014) | Formát: mx + b (zesílení a offset) uživatelsky konfigurovatelné | ||
| Zobrazované jednotky (k dispozici 2014) | Uživatelsky konfigurovatelné (7 znaků, například °C, psi n nebo m/s) | ||
| Bezdrátové připojení | |||
| Počet vstupů | 2 | ||
| Podporované moduly | Řada Fluke Connect® 3000 | ||
| Získávání dat | 1 odečet/s | ||
| Specifikace prostředí | |||
| Provozní teplota | –10 °C až +50 °C (14 °F až 122 °F) | ||
| Teplota pro skladování | -20 °C až +60 °C (-4 °F až 140 °F), s baterií: -20 °C až +50 °C (-4 °F až 122 °F) | ||
| Provozní vlhkost | 10 °C až 30 °C max. 95% rel. vlhkosti | ||
| 30 °C až 40 °C max. 75% rel. vlhkosti | |||
| 40 °C až 50 °C max. 45% rel. vlhkosti | |||
| Pracovní nadmořská výška | 2000 m (do 4000 m odlehčit na 1000 V CAT II/600 V CAT III/300 V CAT IV) | ||
| Nadmořská výška pro skladování | 12 000m | ||
| Pouzdro | IP50 v souladu s normou EN60529 | ||
| Vibrace | MIL-T-28800E, typ 3, třída III, styl B | ||
| Bezpečnost | IEC 61010-1 | ||
| IEC vstupní napětí sítě: Kategorie přepětí II, stupeň znečištění 2 | |||
| Napěťové vstupy: kategorie přepětí IV, stupeň znečištění 2 | |||
| IEC 61010-2-031: CAT IV 600 V / CAT III 1 000 V | |||
| Elektromagnetická kompatibilita | EN 61326-1: Průmyslová CISPR 11: skupina 1, třída A | ||
| Korea (KCC): Zařízení třídy A (průmyslové vysílací a komunikační zařízení) | |||
| USA (FCC): 47 CFR 15, oddíl B. Tento produkt je považován za výjimku ve smyslu odstavce 15.103. | |||
| Teplotní koeficient | 0,1 x specifikace přesnosti/°C | ||
| Obecné specifikace | |||
| Barevný LCD displej | 4,3" TFT s aktivní maticí, 480 pixelů x 272 pixelů, odporový dotykový panel | ||
| Rozměry | Přístroj: 19,8 cm × 16,7 cm × 5,5 cm | ||
| Napájecí zdroj: 13,0 cm × 13,0 cm × 4,5 cm | |||
| Přístroj s připojeným napájecím zdrojem: 19,8 cm × 16,7 cm × 9 cm | |||
| Hmotnost | Přístroj: 1,1 kg | ||
| Zdroj napájení: 400 g | |||
| Ochrana před neoprávněnou manipulací | Zdířka pro zámek Kensington | ||
| Specifikace ohebné proudové sondy i17xx-flex 1500 12" | |||
| Měřicí rozsah | 1 až 150 A st / 10 až 1500 A st | ||
| Nedestruktivní proud | 100 kA (50/60 Hz) | ||
| Skutečná chyba při referenčních podmínkách* | ± 0,7% z hodnoty | ||
| Přesnost 173x + iFlex | ±(1% odečtu + 0,02% rozsahu) | ||
| Teplotní koeficient při překročení rozsahu provozních teplot | 0,05% odečtu/°C 0,09% odečtu/°F | ||
| Pracovní napětí | 1000 V CAT III, 600 V CAT IV | ||
| Délka kabelu sondy | 305 mm | ||
| Průměr kabelu sondy | 7,5 mm | ||
| Minimální poloměr ohybu | 38 mm | ||
| Délka výstupního kabelu | 2 m (6,6 stopy) | ||
| Hmotnost | 115 g | ||
| Kabelový materiál sondy | TPR | ||
| Spojovací materiál | POM + ABS/PC | ||
| Výstupní kabel | TPR/PVC | ||
| Provozní teplota | −20 °C až +70 °C (−4 °F až 158 °F), teplota vodiče při testu nesmí překročit 80 °C | ||
| Teplota, mimo provoz | −40 °C až +80 °C (−40 °F až 176 °F) | ||
| Relativní vlhkost, provozní | 15% až 85% nekondenzující | ||
| Krytí IP | IEC 60529: IP50 | ||
* Referenční podmínky:
|
|||
