GW Instek MSO-2202EA digitální osciloskop 200 MHz, 1 GSa/s, 10 Mpts, 8 Bit, s pamětí (DSO), mixovaný signál (MSO), logický analyzátor, generátor funkcí, 1 ks,
Kód: 1601365Detailní popis produktu
Zařízení MSO-2202EA představuje osciloskop pro smíšené signály s 2 analogovými kanály a 1 zabudovaným 16kanálovým logickým analyzátorem. Řada MSO-2000EA je také vybavena 25MHz arbitrárním generátorem funkcí s 2 zabudovanými kanály. Přístroj nabízí šířku pásma 200 MHz a maximální vzorkovací rychlost v reálném čase 1 GSa/s. TFT LCD displej s úhlopříčkou o velikosti 203,2 mm (8") a rozlišením 800 x 480 pixelů a minimálním vertikální dosahem 1 mV/dílek umožňují osciloskopům řady MSO-2000 měřit komplexní slabé signály a přehledně zobrazit výsledky měření.Specifikace:
Arbitrární generátor funkcí: 2 kanály, každý s šířkou pásma 25 MHz · Vertikální rozlišení: 14 bit · Vzorkovací rychlost: až 200 MSa/s · 5 standardních výstupních průběhů (sinus, obdélník, puls, rampa, DC, šum) · 7 uživatelem definovatelných průběhů (Sinc, Gauss, Lorentz, exponenciální náběh, exponenciální pokles, Haversine, EKG) · Modulace AM / FM / FSK a funkce Sweep · Uživatelsky přívětivé ovládání.
Vlastnosti:
200 MHz
Počet analogových vstupů 2
16kanálový logický analyzátor
2kanálový arbitrární generátor funkcí (25 MHz)
Vzorkovací rychlost v reálném čase max. 1 GSa/s
Maximální hloubka paměti 10 Mpts, systém vizuální perzistence (VPO)
Obsah balení:
Napájecí kabel · Pasivní sonda (jedna sonda pro analogový kanál) · Sonda GTL-16E pro 16kanálový logický analyzátor · Tovární kalibrační certifikát · . · 2x BNC ⇔ BNC kabel GTL-110.
Doplňkové parametry
| Kategorie: | Osciloskopy |
|---|---|
| Hmotnost: | 4.8 kg |
| Rozměry: | (d x š x v) 127 x 384 x 208 mm |
| Vnější výška: | 208 mm |
| Vnější délka: | 127 mm |
| Vnější šířka: | 384 mm |
| Typ/rozlišení displeje: | Barevný TFT displej, 800 x 480 pixelů |
| Počet analogových vstupů: | 2 |
| Počet digitálních vstupů max.: | 16 |
| Kalibrováno dle: | výrobce s certifikátem |

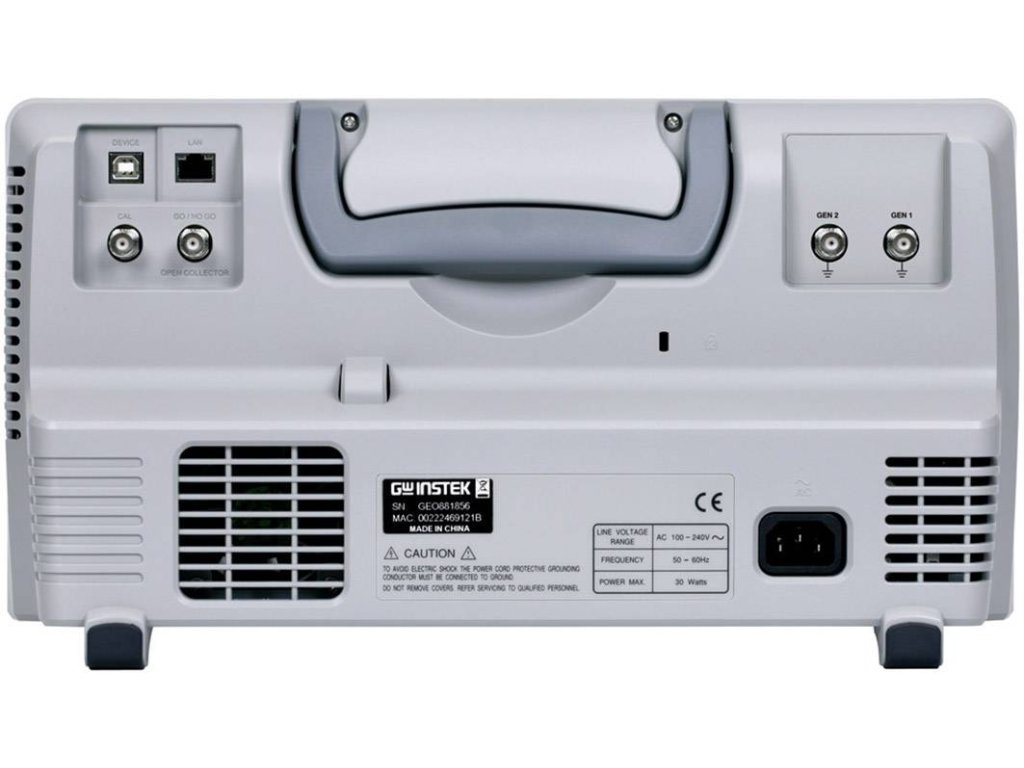

| Rozhraní (součástky): | USB · hostitelský port USB · Ethernet |
| Kategorie měření: | CAT I |
| Vlastnosti osciloskopu: | s pamětí (DSO) · mixovaný signál (MSO) · logický analyzátor · generátor funkcí |
| Typ (výrobce): | MSO-2202EA |
| Šířka pásma: | 200 MHz |
| Hloubka paměti na kanál (Mpts): | 10 Mpts |
| Rozlišení: | 8 Bit |
| Vzorkovací frekvence na kanál: | 1 GSa/s |
| Velikost obrazovky: | 20.32 cm (8") |
| Vstupní impedance: | 1 MΩ |
| Připojení vstupu: | AC, DC, GND |
| Displej (druh, velikost, řádky/znaky/rozlišení): | Barevný TFT displej |
| Napájení: | 100 - 240 V/AC |
| Rozsah časové základny: | 1 ns - 100 s/dílek |
| Rozsah vstupního napětí: | 300 V |
| Vertikální vychylování: | 1 mV - 10 V / dílek |
| Hmotnost produktu: | 3 kg |
| Kategorie produktu: | digitální osciloskop |
